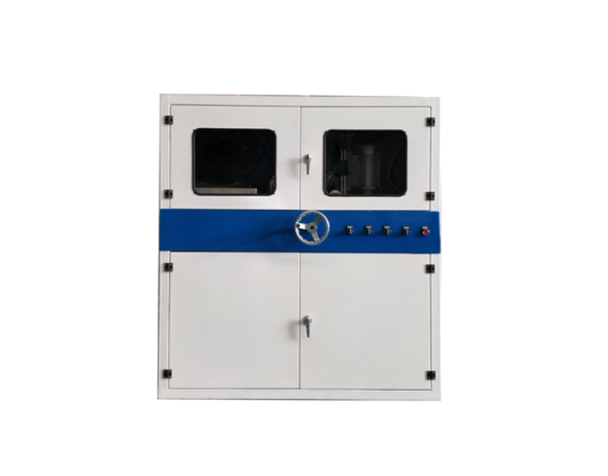

取样机简介

一、功能及适用范围

本机是为刹车片取样而进行设计制造的专业实验用取样机，能在刹车片上某一点取出所需要的样件，如25x25x6、52x10x6、84x52x6、40x30x6等样件，并进行磨削加工，最终取出符合精度要求的样件。该机还具备了另外一种功能，即可对刹车片盘片在取样前进行钢背与摩擦片的切割分离，然后按尺寸要求进行取样（此时需要更换夹具）。

二、取样机功能优势

1、取样精准：本机采用专用工装夹具，配合旋转台实现一次装夹便可切出所需要的长、宽尺寸的刹车片样品，排除了取样中因多次装夹带来的效率低、调校误差大、尺寸精度差的情况。

2、操作简便：采用高精度（测量精度0.01mm）的数显标尺来保证取样尺寸精准，取样过程中不需要人工测量，只需要准确读数即可，这样排除了用游标卡尺测量尺寸的麻烦及手工测量带来的误差。

3、安全性高：采用全封闭结构，确保操作人员安全，取样时前门关闭，封闭操作，人手远离切割片及砂轮，与传统人工取样机相比，对操作人员无任何安全隐患。

4、无尘设计：自带抽尘装置，无需外接抽尘设备，以降低使用成本，确保对环境无污染，对操作者无健康伤害。

5、紧凑结构：由于本机采用整体式结构，因而对使用场地无特殊要求，安装和移动方便。

三、产品主要技术参数

1、主要尺寸：长x宽x高：1600x1000x1700mm；(以到客户厂家实际尺寸为准)

2、抽尘电机功率：0.75Kw；

3、磨削砂轮直径：Φ150mm；

4、切割带锯厚度：0.4mm；

5、切割电机功率：0.37kw；

6、磨削电机功率：0.75kw；

7、切割刹车片宽，鼓片：50-220mm，盘片：30-110mm；

8、使用电压：三相三线200V。

9、整机重量：800KG。

取样机报价

序号

产品名称

型号

数量

单价（含税）

金额（含税）

1

刹车片取样机

QY-22C-DYZ

1台

36800元

36800元

报价说明：本报价为我方将产品运输到客户指定地点的到岸（到厂）价。包含：① 钻床裸机价；② 包装价格；③ 运输及保险价格

付款方式

以正式合同为准：合同签订后付50%货款为订金；发货前付50%货款（因取样机是小型机床，故不设质保金及质保期）。

其他说明

① 接到订单后30-60个工作日内交货（协商）；② 除随机赠送一般性工具、机床说明书和操作视频之外，其余由客户提出的特殊附件需要另外收费。
